دليلك لتحديد مقاس ماسورة مصب الشلال الأنسب.. وكيف تمنع ضعف التدفق؟

اختيار مقاس ماسورة مصب الشلال لا يبدأ من مقاس الوصلة وحده. قد يكون مدخل المصب بوصة واحدة، لكن المسار السابق له يحتاج قطرًا أكبر إذا كان التدفق مرتفعًا أو الطريق طويلًا أو يحتوي على أكواع كثيرة. وعندما تكون الماسورة أضيق من حاجة النظام، ترتفع سرعة الماء ويزيد فاقد الضغط؛ فتصل كمية أقل إلى المصب وتظهر الستارة ضعيفة أو متقطعة.

القرار الصحيح يجمع بين معدل التدفق المطلوب، والقطر الداخلي الفعلي للماسورة، وطول المسار، وعدد الوصلات، وفرق المنسوب، ثم يطابق الناتج مع أداء المضخة. لذلك لا يقدم هذا الدليل مقاسًا ثابتًا لكل مصب، بل يوضح طريقة الاختيار والمعلومات التي يجب توثيقها قبل إغلاق الجدار أو أرضية المسبح.

ابدأ بمراجعة مواصفات المنتج ضمن قسم مصبات الشلالات للمسابح والحدائق. سجّل مقاس مدخل المياه، وعرض المصب، واتجاه الوصلة. وإذا كنت لا تزال تحدد عرض المصب نفسه، فراجع دليل مقاسات مصبات شلال الستيل أولًا، ثم ارجع إلى هذا الدليل لاعتماد مسار الأنابيب.

الجواب السريع عن مقاس ماسورة مصب الشلال

استخدم مقاس مدخل المصب كنقطة تحقق، لا كقاعدة وحيدة لتصميم الخط كله. اختر قطر الماسورة الذي ينقل التدفق المطلوب بسرعة وفاقد ضغط مقبولين، ثم استخدم وصلة انتقال مناسبة قرب المصب إذا اختلف قطر خط التغذية عن المدخل. لا تقلل القطر مبكرًا في بداية المسار؛ لأن التضييق يمتد أثره على طول الخط ويجعل المضخة تعمل ضد مقاومة أعلى.

يوجد في المتجر، على سبيل المثال، مصب جداري بطول 60 سم ومدخل مياه 1 بوصة. هذه المعلومة تحدد نقطة الاتصال بالمصب، لكنها لا تثبت أن ماسورة 1 بوصة مناسبة لأي طول أو تدفق أو عدد أكواع. يلزم فحص النظام كاملًا قبل اعتماد التمديد.

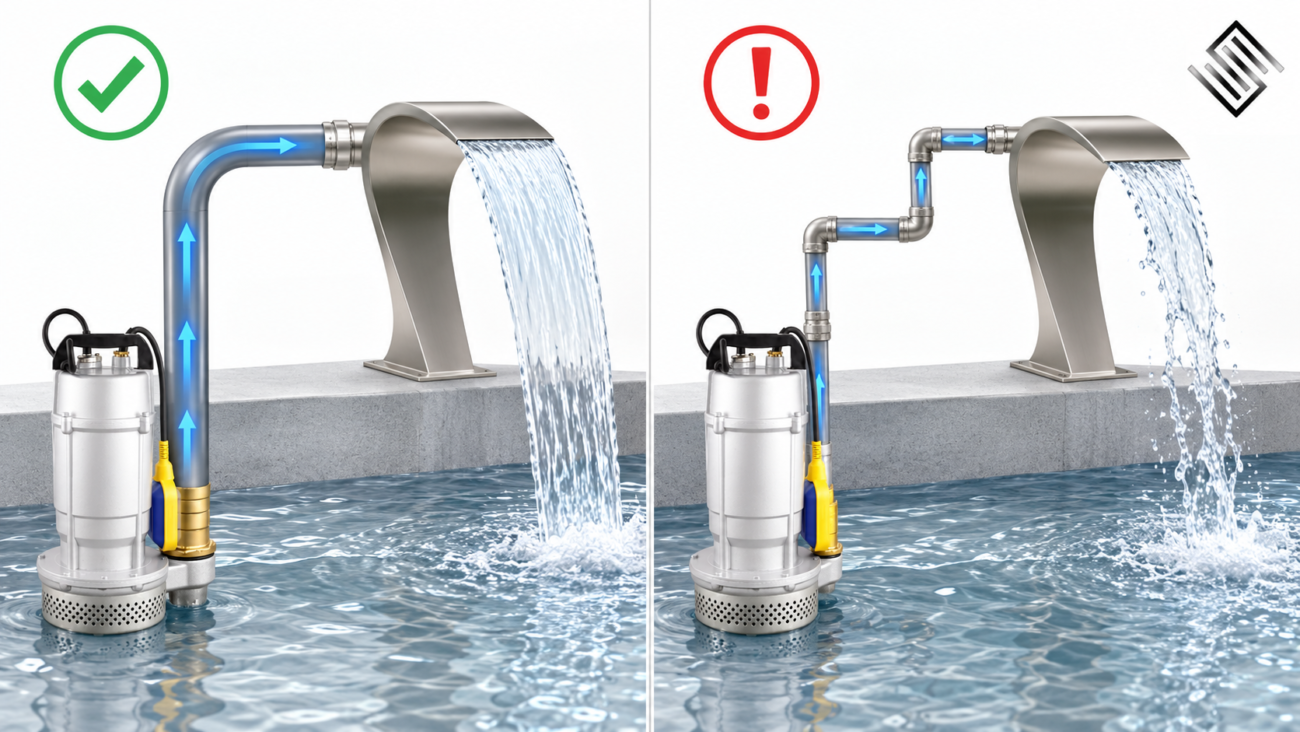

لماذا يؤثر قطر الماسورة في شكل الشلال

يربط معدل التدفق بين مساحة المقطع وسرعة الماء. عند مرور الكمية نفسها في ماسورة أصغر، ترتفع السرعة. والسرعة الأعلى تزيد خسائر الاحتكاك، خصوصًا مع المسارات الطويلة والأكواع والصمامات. النتيجة أن جزءًا أكبر من طاقة المضخة يضيع داخل المواسير بدل أن يصل إلى المصب.

المشكلة لا تظهر دائمًا أثناء التجربة الأولية. قد يعمل المصب جيدًا عندما تكون المضخة بجوار الحوض وموصولة بخرطوم قصير، ثم يضعف بعد تنفيذ خط مدفون أو صاعد داخل الجدار. السبب أن المسار النهائي أضاف طولًا وارتفاعًا ووصلات لم تكن موجودة في التجربة.

العوامل التي تحدد قطر ماسورة الشلال

مقاس الوصلة ليس هو مقاس شبكة التغذية

من أكثر الأخطاء شيوعًا تنفيذ الخط كله بمقاس فتحة الدخول نفسها. وظيفة المدخل هي توصيل الماء بالمصب عند نقطة محددة، أما شبكة التغذية فتنقل التدفق من المضخة عبر مسار قد يكون أطول وأكثر تعقيدًا. لذلك يمكن أن يكون خط التغذية أكبر ثم ينخفض قرب المصب بواسطة وصلة انتقال محسوبة.

التكبير المبالغ فيه ليس قرارًا تلقائيًا أيضًا. الماسورة الأكبر تشغل مساحة أكبر وترفع تكلفة الوصلات وقد تجعل ضبط الفروع أصعب في بعض التركيبات. المطلوب هو أصغر قطر يحقق التدفق بسرعة وفقد مقبولين وفق حساب المشروع، لا أصغر قطر يمكن تركيبه ولا أكبر قطر متاح.

طريقة اختيار مقاس الماسورة خطوة بخطوة

1. حدد موديل المصب، وسجل عرض فتحة الخروج ومقاس المدخل واتجاهه وأي نطاق تدفق موصى به من المصنع.
2. حدد شكل المياه المطلوب؛ فالستارة الهادئة لا تحتاج بالضرورة التدفق نفسه المطلوب لاندفاع قوي أو سقوط بعيد عن الحافة.
3. حدد معدل التدفق التصميمي لكل مصب، ثم اجمع التدفقات إذا كانت مضخة واحدة ستغذي أكثر من مصب.
4. ارسم المسار من المضخة إلى المصب، وسجل طول كل جزء والارتفاع الرأسي وعدد الأكواع والتيات والصمامات والمرشحات.
5. قارن أكثر من قطر داخلي واحسب سرعة الماء وفاقد الاحتكاك لكل خيار، مع إضافة فواقد الوصلات.
6. أضف فاقد المواسير والوصلات إلى فرق المنسوب لتحديد الرفع الكلي الذي ستعمل عنده المضخة.
7. راجع منحنى المضخة للتأكد من أنها تقدم التدفق التصميمي عند الرفع الكلي، وليس عند الرفع الصفري.
8. اختبر التدفق والتوازن والتسرب قبل إغلاق الكسوة، واترك نقاط الوصول اللازمة للصيانة.

كيف يحسب فاقد ضغط المياه

يستخدم الفنيون معادلة دارسي وايسباخ أو جداول احتكاك مناسبة لنوع الأنبوب. يعتمد الفقد الأساسي على طول الماسورة وقطرها الداخلي وسرعة المياه ومعامل الاحتكاك. وتضاف فواقد الأكواع والتيات والصمامات إما بمعاملات فقد مستقلة أو بتحويل كل قطعة إلى طول مكافئ من الماسورة.

الفكرة العملية واضحة: يقل الفقد عندما يكبر القطر الداخلي أو يقصر المسار أو تنخفض السرعة أو يقل عدد الوصلات. لهذا يمكن أحيانًا تحسين أداء الشلال بتعديل مسار المواسير بدل الانتقال مباشرة إلى مضخة أقوى.

مثال يوضح أثر القطر دون تثبيت مقاس عام

لنفترض أن مصبًا يحتاج تدفقًا محددًا، وأن أمامنا مسارين متساويين في الطول والارتفاع لكن أحدهما أضيق. سيمر التدفق في الخط الأضيق بسرعة أعلى، فتزداد خسارة الاحتكاك ويصبح التدفق الفعلي عند المصب أقل إذا لم تعوض المضخة هذا الفقد. عند استخدام قطر داخلي أكبر، تنخفض السرعة عادةً ويقل الفقد، فتصل المياه إلى المصب بهامش تشغيل أفضل.

لا يحول هذا المثال إلى توصية بمقاس محدد؛ لأن النتيجة الرقمية تتغير مع مادة الأنبوب وقطره الداخلي وطوله والتدفق والوصلات. اطلب جدول حساب موثقًا إذا كان المشروع تجاريًا أو يحتوي على خطوط طويلة أو مصبات متعددة.

المسار المستقيم أفضل من كثرة الأكواع

كل كوع أو تي أو صمام يغير اتجاه المياه أو مساحة مرورها ويضيف مقاومة. قلل الأكواع الحادة عندما يسمح الموقع، وتجنب الالتفافات التي لا تخدم الوصول أو الصيانة. وإذا تعذر تعديل المسار، أدخل الفواقد ضمن الحساب بدل تجاهلها.

يجب أيضًا تجنب جيوب الهواء والنقاط المرتفعة غير المدروسة، وتثبيت المواسير جيدًا لمنع الاهتزاز. ضع صمام تحكم في مكان يمكن الوصول إليه، ولا تستخدمه لتعويض خط ضيق بصورة دائمة؛ فالصمام نفسه يضيف مقاومة.

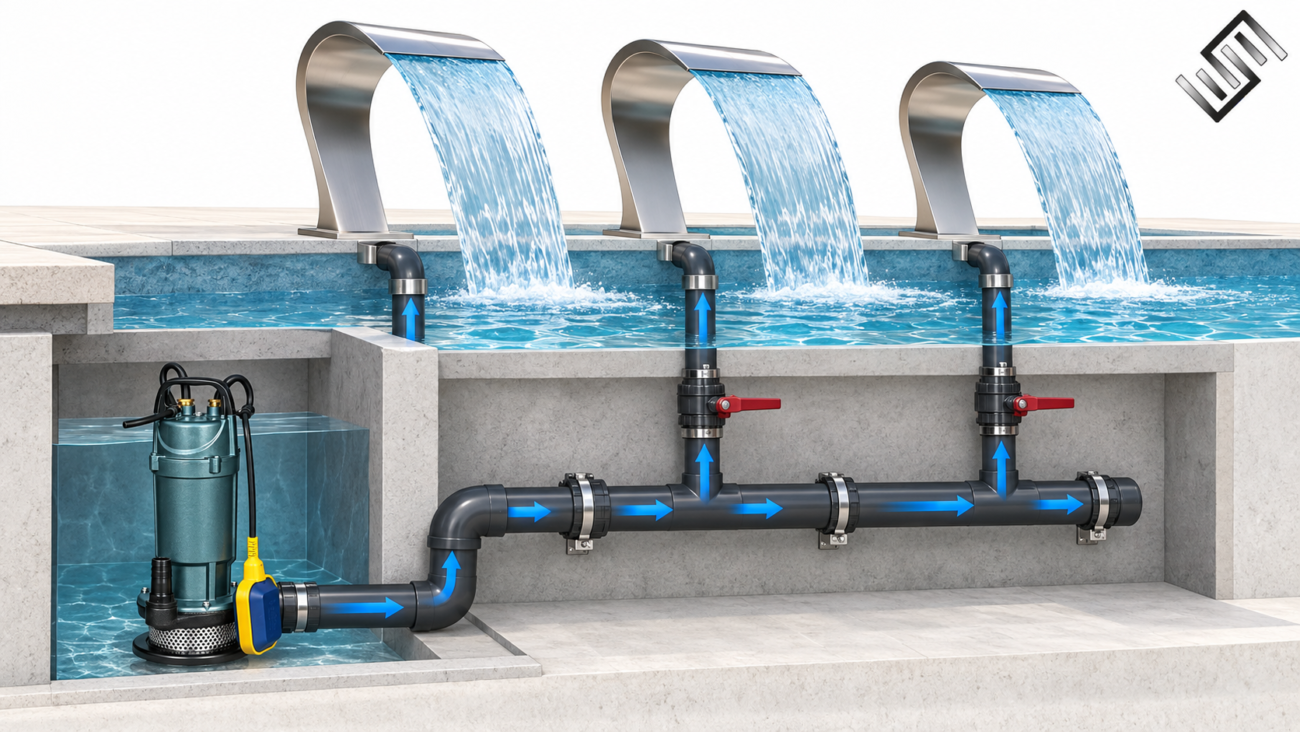

تغذية مصب واحد أو عدة مصبات

متى يكون قطر الماسورة صغيرًا

• عندما لا تصل الستارة إلى عرض المصب رغم نظافة الفلتر واستقامة فتحة الخروج.
• عندما تحقق المضخة تدفقًا جيدًا بخط اختبار قصير ثم يضعف بعد توصيل المسار النهائي.
• عندما يكون فرق الضغط قبل الخط وبعده مرتفعًا وفق القياس الفني.
• عندما ترتفع سرعة الماء ويظهر ضجيج أو اهتزاز داخل المواسير.
• عندما تتطلب النتيجة مضخة أكبر كثيرًا فقط للتغلب على مقاومة خط ضيق.
هذه العلامات لا تثبت أن القطر هو السبب الوحيد. قد ينتج الضعف أيضًا عن فلتر مسدود أو مستوى ماء منخفض أو مضخة تعمل خارج نطاقها أو انسداد داخل المصب. افحص النظام بترتيب منطقي قبل تغيير المواسير.

أخطاء يجب تجنبها قبل التركيب

• اختيار القطر من صورة المنتج أو عرضه الخارجي دون معرفة مقاس المدخل والتدفق المطلوب.
• الاعتماد على المقاس الاسمي دون التحقق من القطر الداخلي وسماكة جدار الأنبوب.
• تقليل القطر مباشرة بعد المضخة ثم تمرير خط طويل بالمقاس الأصغر.
• إهمال الأكواع والصمامات والفلتر عند تقدير فاقد الضغط.
• توصيل عدة مصبات بفروع غير متوازنة ودون صمامات ضبط مستقلة.
• اختيار المضخة أولًا ثم إجبار تصميم المواسير والمصب على العمل معها.
• إغلاق الجدار أو الأرضية قبل اختبار الضغط والتدفق وإمكانات الصيانة.

قائمة بيانات ترسلها للفني أو المورد

• رابط أو موديل المصب وصورة واضحة لمكان مدخل المياه.
• عرض المصب ومقاس المدخل والعدد المطلوب.
• شكل الستارة المطلوب وصورة أو فيديو مرجعي إن أمكن.
• معدل التدفق الموصى به لكل مصب إن كان موثقًا.
• فرق الارتفاع من مستوى الماء إلى مخرج المصب.
• طول المسار ونوع الماسورة والقطر الداخلي المقترح.
• عدد الأكواع والتيات والصمامات والمرشحات في الخط.
• موديل المضخة ومنحنى الأداء والجهد الكهربائي.
• رسم يوضح توزيع الفروع إذا كان المشروع يحتوي على أكثر من مصب.

اختر المصب والتمديدات كنظام واحد

أفضل وقت لتحديد مقاس الماسورة هو قبل اعتماد التشطيبات وشراء المضخة. أرسل بيانات المسار مع موديل المصب حتى يراجع الفني التدفق والرفع والفواقد معًا. هذا يقلل احتمال تغيير المضخة أو تكسير الكسوة بعد التشغيل.

توفر شركة الشعاع الفضي المضيء مصبات شلال ستانلس للمسابح والحدائق، مع إمكانية التصنيع حسب المقاسات والمواصفات لبعض المشروعات. عند طلب عرض سعر، أرسل عدد المصبات وعرضها وارتفاع الضخ ومسار الأنابيب حتى يكون النقاش مبنيًا على متطلبات التنفيذ الفعلية.

الأسئلة الشائعة

هل مقاس مدخل المصب يحدد مقاس الماسورة بالكامل

لا. المدخل يحدد الوصلة النهائية، بينما قطر خط التغذية يعتمد على التدفق وطول المسار والقطر الداخلي والأكواع وفرق المنسوب. قد يستخدم خط أكبر ثم ينخفض قرب المصب بعد الحساب.

هل الماسورة الأكبر تعطي تدفقًا أقوى دائمًا

القطر الأكبر يقلل السرعة والفقد عادةً عند التدفق نفسه، لكنه لا يخلق تدفقًا لا تستطيع المضخة تقديمه. يجب مطابقة القطر مع نقطة تشغيل المضخة وحاجة المصب.

هل يمكن استخدام ماسورة واحدة لأكثر من مصب

يمكن استخدام خط رئيسي إذا كان قطره يغطي التدفق الإجمالي، ثم توزع الفروع بأقطار وصمامات موازنة مناسبة. لا تعتمد على تقسيم متساوٍ افتراضيًا، خصوصًا عند اختلاف أطوال الفروع.

ما سبب ضعف الماء بعد تركيب مصب الشلال

تشمل الأسباب المحتملة خطًا ضيقًا أو طويلًا، كثرة الأكواع، فلترًا مسدودًا، فرق ارتفاع أكبر من المتوقع، مضخة غير مناسبة، أو انسدادًا داخل المصب. يبدأ التشخيص بقياس التدفق ومراجعة المسار ونقطة تشغيل المضخة.

هل يمكن تحديد المقاس من عرض المصب فقط

لا. عرض المصب يساعد في تقدير التدفق المطلوب، لكنه لا يحدد قطر الماسورة دون معرفة تصميم المصب وطول الخط والرفع والوصلات.

متى أحتاج مراجعة مهندس أو فني

اطلب مراجعة فنية عند وجود أكثر من مصب، أو مسار طويل، أو ارتفاع كبير، أو خطوط مدفونة، أو مشروع تجاري، أو غياب بيانات التدفق ومنحنى المضخة. يجب اعتماد الحساب قبل التشطيبات النهائية.
